Что такое защитная трубка для кабеля с ЧПУ DGT

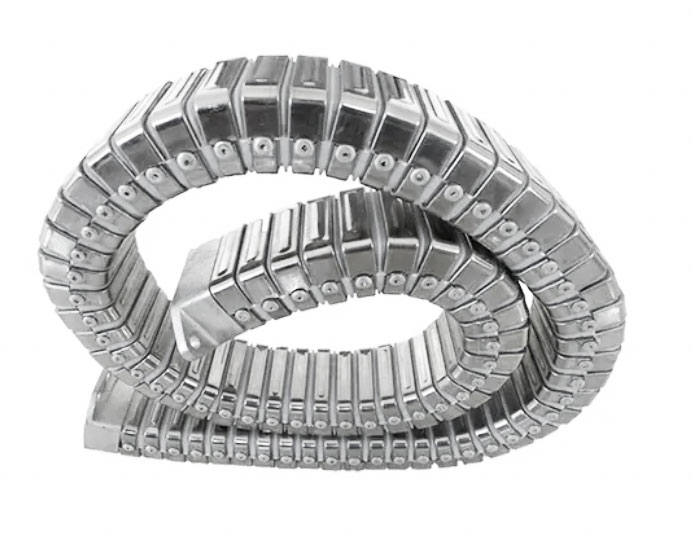

Защитная трубка кабеля DGT с ЧПУ

Защитная трубка кабелепровода типа DGT представляет собой полностью закрытое устройство для защиты кабеля из стали и пластика для станков. Он предназначен для защиты кабелей, маслопроводов и воздухопроводов во время движения и служит важным дополнением к существующей линейке стальных буксирных цепей вашей компании.

2. Основная структура и материалы.

2.1 Внешняя оболочка

Изготовлен из полированной нержавеющей стали или хромированного стального листа. Он обладает превосходной коррозионной стойкостью и ударопрочностью, имеет гладкую привлекательную поверхность, улучшающую общий внешний вид станка.

2.2 Внутренняя подкладка

Изготовлен из армированного нейлона 66 в сочетании с волокном. Этот материал обеспечивает высокую износостойкость и устойчивость к старению, одновременно уменьшая повреждение кабелей внутри от трения.

2.3 Разъемы

Доступны в квадратном или угловом исполнении, подходящие для установки под разными углами на станках, что делает установку быстрой и удобной.

2.4 Ключевая особенность

Полностью закрытая конструкция предотвращает попадание стружки, охлаждающей жидкости и пыли, обеспечивая защиту кабелей и линий от внешних повреждений.

3. Ключевые преимущества

Надежная защита: полностью закрывает кабели и линии, эффективно блокируя стружку, масло и механические воздействия, тем самым продлевая срок службы.

Стабильная работа: низкий уровень шума и низкое трение, хорошо подходят для приложений с возвратно-поступательным движением с коротким ходом и низкой и средней скоростью.

Компактный и эстетичный дизайн: достигается большое внутреннее поперечное сечение при минимальных внешних размерах, что экономит ценное пространство для оборудования и одновременно улучшает визуальное качество станка.

Безопасность и надежность: предотвращает обрыв кабеля, вызванный износом при движении, снижая угрозу безопасности и защищая операторов.

4. Типичные применения

Станки с ЧПУ/обрабатывающие центры: Защищает электрические, гидравлические и пневматические линии на движущихся осях токарных станков, фрезерных станков, шлифовальных станков и аналогичного оборудования.

Оборудование для автоматизации: обеспечивает защиту движущихся кабелей автоматизированных производственных линий, промышленных роботов и складского логистического оборудования.

Прецизионные инструменты: подходят для пыленепроницаемых, маслостойких изделий с высокими требованиями к внешнему виду, таких как контрольные приборы и медицинские приборы.

Проекты модернизации и модернизации: используются для модернизации систем защиты старых станков, улучшая как безопасность, так и эстетику.

5. Рекомендации по выбору и определению размеров

• Размеры: выберите соответствующий внутренний/внешний диаметр (например, 52×102, 70×122 и т. д.) в зависимости от диаметра и количества кабелей.

• Выбор материала: Для влажных или агрессивных сред рекомендуется использовать нержавеющую сталь; для стандартных условий работы достаточно стального хромированного листа.

• Способ установки: подтвердите угол установки оборудования и выберите квадратный или угловой разъем, чтобы обеспечить плавную работу без заеданий.

• Совместимость с областью применения: Подходит для применений с коротким ходом и низкой и средней скоростью. Для высокоскоростных или длинноходовых сценариев вместо этого рекомендуется использовать стандартные стальные буксирные цепи.
